板式換網器該如何安裝，具體安裝步驟說明

發布時間:2020-12-30 14:48

1、檢查換網器的零部件。在確認包裝箱完好后，打開包裝。取出隨機資料包，按裝箱單上的明細逐一核對零部件。若有疑問，請及時與我司售后服務部聯系。

2、核對安裝尺寸。a、檢查板式換網器進出口子口和定位環是否與擠出機連接處的配合尺寸無誤，以及各止口接觸面是否平整。b、檢查板式換網器進出口連接孔的尺寸、中心距是否與擠出機連接處法蘭盤的各尺寸配合正確無誤。c、檢查是否有影響換網器安裝后換網操作的位置或換網器影響其他操作的位置。

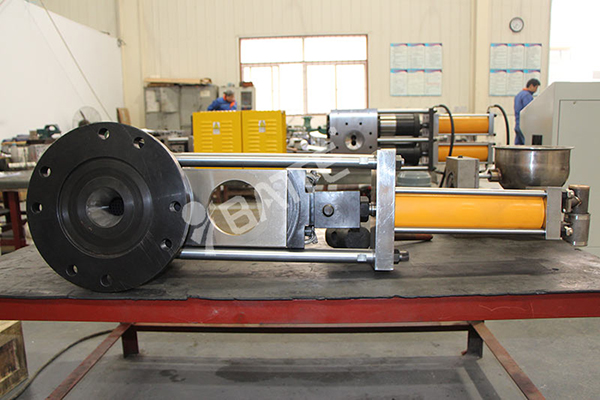

單板液壓換網器

3、確認板式換網器的安裝方向。在無特殊注明情況下，有壓力檢測孔的一側為換網器的進料口方向（也可以根據液壓油缸的油嘴方向判斷，油缸油嘴的方向即為換網器的進料口方向），特殊情況我們會換網器側面標明料流的方向。一般建議液壓缸垂直向上安裝。

4、準備安裝。清理擦拭擠出機、模頭、換網器各連接部位及換網器主體。重點是各連接處密封面、流道、子口、以及定位環保證清潔。

5、吊裝。a、將定位環放入換網器的進口止口內或擠出機的出口（有定位環的情況）。b、采用大于板式換網器主體自身重量1.5倍以上的起重設備及繩索吊裝。c、在起吊狀態下平穩移動板式換網器主體至擠出機出口對正位置。d、調整擠出機出口連接發蘭使其距離換網器主體端面3mm以上且各安裝孔與板式換網器主體螺紋孔對正。e、手動輕微鎖緊各聯接螺栓。f、用力距板手采用對角均勻鎖緊方式，鎖緊各聯接螺栓。各螺栓終用力為100kg左右。g、換網器出口處的安裝方式與以上相同。

備注：以上是先安裝換網器進口后連接換網器出口的方式，也可以先連接換網器的出口后連接換網器進口的方式。具體的安裝方式根據不同的情況而定。
